NF-5035高精度数字式低频、高频电磁场强度分析仪是一款用于检测、分析低频magnetic/磁场(H)和electric/电场(E)的高精度仪器,采用创新专有技术,内置高灵敏度3轴电/磁场复合传感器,具有更高的精度和电场灵敏度,符合Pre-Compliance 和EMC/EMI 检测要求,可对各种低频环境中存在电、磁场辐射进行全方向高精度检测,可用于测量电器、工业设备、感应炉、变压器、电力系统设备等低频航领域电磁辐射。

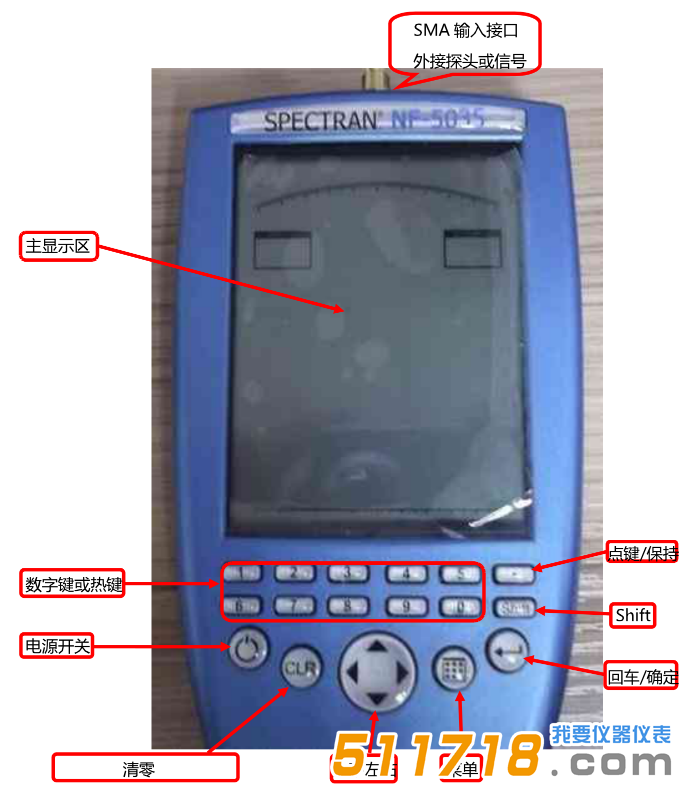

数字键或热键
1(RALL):低频列车电网系统磁场测量热键(频率范围:15Hz-30Hz)
2(POWER):工频电网磁场测量热键(频率范围:45Hz-65Hz)
3(HARMON):工频电网谐波磁场测量热键(频率范围:90-500Hz)
4(TCO1):瑞典TCO显示屏磁场测量热键(频率范围:500Hz-2KHz)
5(TCO2):瑞典TCO显示屏磁场测量热键(频率范围:2KHz-400KHz)
6(Sensor):探头类型选择(磁场、静态、电场、外接)
7(Dim):磁场测量维度选择(1D、2D、3D)
8(SpTime):采样时间设置(单位:mS、S)
9(RBW):分辨率带宽设置
0(ATTEN):衰减设置
电源开关:开机/关机键
清除键:主菜单下设置参数值,把输入的参数值清除,重新输入
上下左右
主菜单:上、下箭头选择子菜单
在频谱分析工作模式:
左/右:改变频率范围
上/下键:参考电平移动10dB
在暴露限值工作模式:
左/右键:选择暴露限值或功能密度单位显示(W/m2)
在音频解调工作模式:
左/右键:移动中心频率RBW
上/下键:增加/减少RBW
点键/保持
在频谱分析或暴露值计算工作模式:打开或关掉“保持很大”功能
在音频解调工作模式:切换AM或FM解调
Shift键
在频谱分析或暴露限值工作模式:打开或关掉“峰值检波”功能
回车键:三种工作模式切换:频谱分析-暴露限值-音频解调
确认选择或输入操作
菜单键:打开主菜单或关闭主菜单
主显示:测量显示(频率、频谱图、功率、工作模式等)
