很多朋友都会问这台仪器的工作原理是什么?今天为各位介绍一下射线检测仪的工作原理:
射线检测仪是专门检测电离辐射(X、α、β、γ)的仪器,射线检测仪可利用X射线的穿透能力,在工业上一般用于检测一些眼睛所看不到的物品内部伤断,或电路的短路等。比如说检测多层基板内部电路有无短路,X射线可心穿透基板的表面看到基板的内部电路,在X射线发生器对面有个数据接收器,自动的将接收到的辐射转换成电信号并传到扩张板中,并在电脑中转换成特定的信号,通过专用的软件将图像在显示器中显示出来,这样就可以通过肉眼观测到基板的内部结构,而不用拿万用表去慢慢测试。
而γ射线有很强的穿透性,射线探伤就是利用γ射线得穿透性和直线性来探伤的方法。γ射线虽然不会像可见光那样凭肉眼就能直接察知,但它可使照相底片感光,也可用特殊的接收器来接收。当γ射线穿过(照射)物质时,该物质的密度越大,射线强度减弱得越多,即射线能穿透过该物质的强度就越小。此时,若用照相底片接收,则底片的感光量就小;若用仪器来接收,获得的信号就弱。因此,用γ射线来照射待探伤的零部件时,若其内部有气孔、夹渣等缺陷,射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多,其强度就减弱得少些,即透过的强度就大些,若用底片接收,则感光量就大些,就可以从底片上反映出缺陷垂直于射线方向的平面投影;若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。一般情况下,γ射线探伤是不易发现裂纹的,或者说,γ射线探伤对裂纹是不敏感的。因此,γ射线探伤对气孔、夹渣、未焊透等体积型缺陷敏感。即γ射线探伤适宜用于体积型缺陷探伤,而不适宜面积型缺陷探伤。
以上是射线检测仪的工作原理。如果你近期需要检测电离辐射,不妨了解一下INSPECTOR Alert V2、Radalert100。

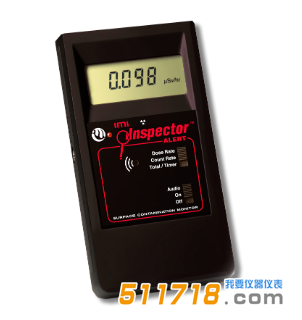

美国Medcom INSPECTOR Alert V2射线检测仪
手持式α、β、γ和X多功能沾污计量仪(α、β、γ和X辐射检测仪)为您提供了快速、精、便捷的辐射检测手段。既可做辐射剂量率检测又能用于表面污染测量,本产品采用GM探测方法,用以监测放射性工作场所和表面、实验室的工作台面、地板、墙壁、手、衣服、鞋的α、β、γ和X放射性污染计数测量以及环境剂量率,是一款性价比高的辐射测量仪器。

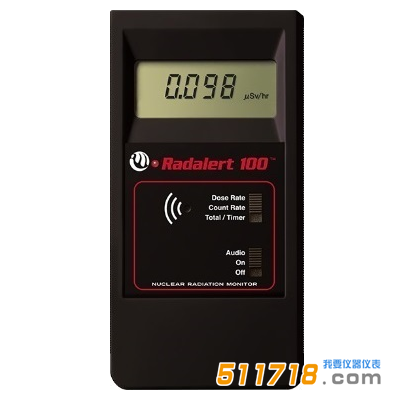

美国IMI Radalert100 α、β、γ和χ多功能辐射检测仪
Radalert100 α、β、γ和χ多功能辐射检测仪是一款较新推出的通用盖革计数器
RADALERT100多功能辐射检测仪用于测定α、β、γ及Χ射线辐射
LCD数字显示读数
RADALERT100多功能辐射检测仪可选择每分钟计数(CPM)、 mR/hr(或μSV/ hr)及累计计数
每次计数伴有红色LED闪烁和蜂鸣声提示
RADALERT100多功能辐射检测仪符合欧洲CE认证要求
